Fotovoltaické monokrystalické panely Hex5 BSM 405‑425 W

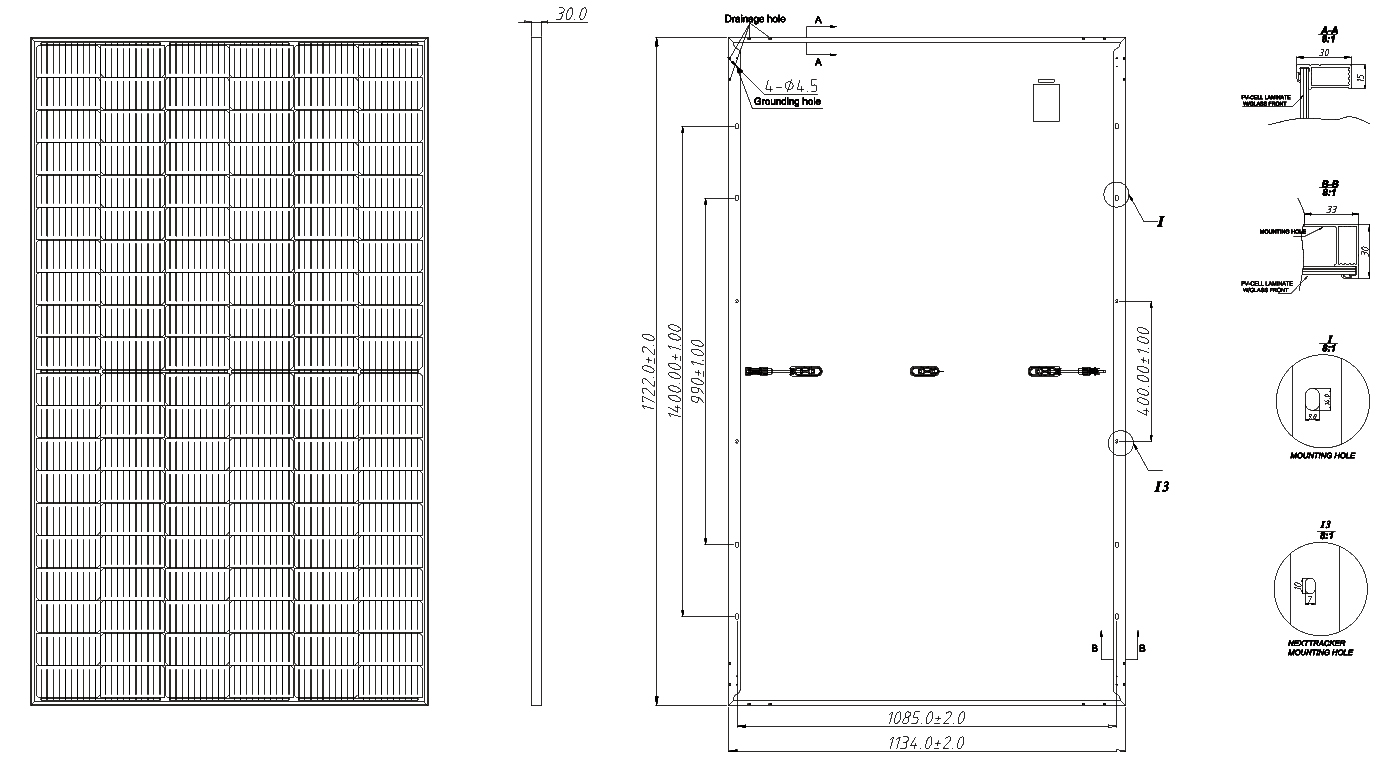

Technický výkres panelu

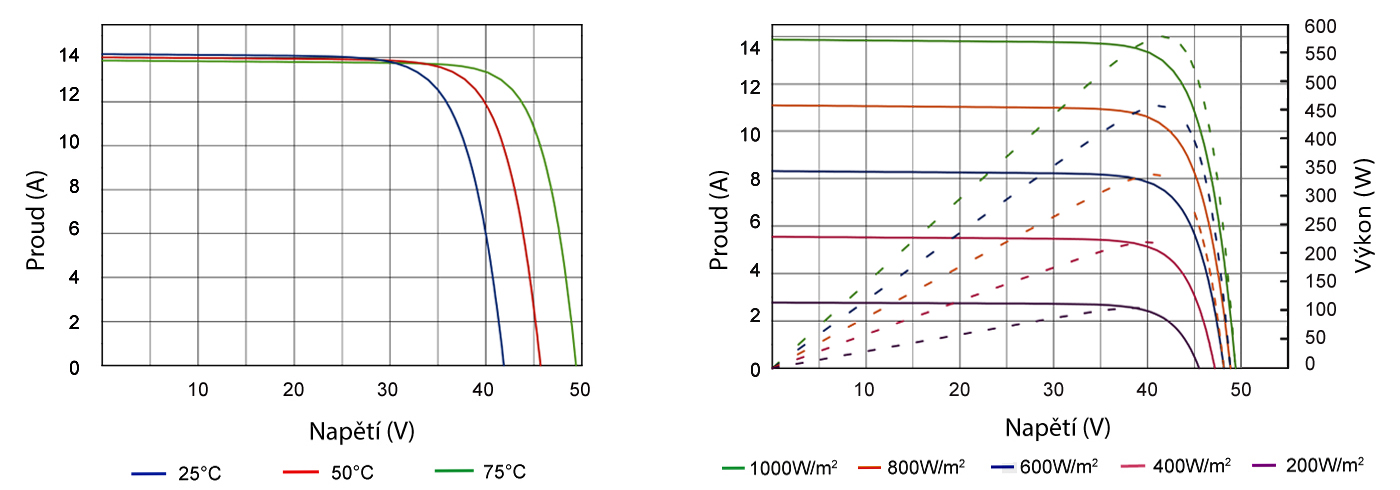

Grafy napětí a proudu

Roční lineární úbytek účinnosti méně než 0,55 % po dobu 25 let

Moduly BSM jsou založeny na inovativní šindelové technologii (Shingled Technology), která umožňuje vyšší hustotu buněk než standardní moduly s polovičním řezem. Tato technologie eliminuje tradiční měděné páskové spoje mezi články zapojenými do série. Odstraněním pájených pásků se zvětší aktivní plocha modulu a sníží se tepelné namáhání. Výsledkem je mimořádná účinnost a spolehlivost oproti standardním propojením.
Výkon modulů řady Hex 5 je od 405 Wp do 425 Wp.

405 Wp 410 Wp 415 Wp 420 Wp 425 Wp

BSM405G12‑54HPH, modul 405 Wp

Parametry	STC	NMOT
Maximální výkon:	405 Wp	302 Wp
Maximální pracovní napětí:	31,24 V	29,20 V
Maximální pracovní proud:	12,97 A	10,36 A
Napětí otevřeného okruhu:	37,25 V	37,10 V
Zkratový proud:	13,86 A	11,17 A
Vnitřní odpor:	≥ 100 MΩ
Účinnost:	20,70 %
STC: záření 1 kW/m², teplota 25 °C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20 °C, rychlost větru 1 m/s;
Mechanické parametry
Typ panelů:	monokrystalické, jednostranné
Rozměry:	1722 × 1134 × 30 mm
Hmotnost:	21,5 kg
Počet bypass diod:	3
Propojovací kabely:	průřez 4 mm²
Konektory:	T01/LJQ-3-CSY/MC4/MC4-EVO2
Kryt:	3,2 mm temperované sklo
Rám:	eloxovaná hliníková slitina
Kabelová spojka:	IP68
Bezpečnostní třída:	Ⅱ
Požární bezpečnostní třída:	C (podle UL790)
Provozní podmínky
Okolní teplota:	−40 ‑ +85 °C
Maximální DC napětí systému:	1500 V
Maximální sériová pojistka:	25 A
Maximální statická zátěž:	sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa
Teplotní koeficienty
Koeficient maximálního výkonu:	−0,35 %/°C
Koeficient napětí:	−0,26 %/°C
Koeficient proudu:	+0,048 %/°C
NMOT:	45 ± 2  °C
Výrobek splňuje požadavky norem, směrnic a nařízení
IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE

Vytisknout technická data

BSM410G12‑54HPH, modul 410 Wp

Parametry	STC	NMOT
Maximální výkon:	410 Wp	306 Wp
Maximální pracovní napětí:	31,43 V	29,30 V
Maximální pracovní proud:	13,05 A	10,42 A
Napětí otevřeného okruhu:	37,50 V	35,30 V
Zkratový proud:	13,94 A	11,24 A
Vnitřní odpor:	≥ 100 MΩ
Účinnost:	21,00 %
STC: záření 1 kW/m², teplota 25 °C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20 °C, rychlost větru 1 m/s;
Mechanické parametry
Typ panelů:	monokrystalické, jednostranné
Rozměry:	1722 × 1134 × 30 mm
Hmotnost:	21,5 kg
Počet bypass diod:	3
Propojovací kabely:	průřez 4 mm²
Konektory:	T01/LJQ-3-CSY/MC4/MC4-EVO2
Kryt:	3,2 mm temperované sklo
Rám:	eloxovaná hliníková slitina
Kabelová spojka:	IP68
Bezpečnostní třída:	Ⅱ
Požární bezpečnostní třída:	C (podle UL790)
Provozní podmínky
Okolní teplota:	−40 ‑ +85 °C
Maximální DC napětí systému:	1500 V
Maximální sériová pojistka:	25 A
Maximální statická zátěž:	sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa
Teplotní koeficienty
Koeficient maximálního výkonu:	−0,35 %/°C
Koeficient napětí:	−0,26 %/°C
Koeficient proudu:	+0,048 %/°C
NMOT:	45 ± 2  °C
Výrobek splňuje požadavky norem, směrnic a nařízení
IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE

Vytisknout technická data

BSM415G12‑54HPH, modul 415 Wp

Parametry	STC	NMOT
Maximální výkon:	415 Wp	310 Wp
Maximální pracovní napětí:	31,64 V	29,60 V
Maximální pracovní proud:	13,13 A	10,48 A
Napětí otevřeného okruhu:	37,75 V	35,50 V
Zkratový proud:	14,02 A	11,30 A
Vnitřní odpor:	≥ 100 MΩ
Účinnost:	21,30 %
STC: záření 1 kW/m², teplota 25 °C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20 °C, rychlost větru 1 m/s
Mechanické parametry
Typ panelů:	monokrystalické, jednostranné
Rozměry:	1722 × 1134 × 30 mm
Hmotnost:	21,5 kg
Počet bypass diod:	3
Propojovací kabely:	průřez 4 mm²
Konektory:	T01/LJQ-3-CSY/MC4/MC4-EVO2
Kryt:	3,2 mm temperované sklo
Rám:	eloxovaná hliníková slitina
Kabelová spojka:	IP68
Bezpečnostní třída:	Ⅱ
Požární bezpečnostní třída:	C (podle UL790)
Provozní podmínky
Okolní teplota:	−40 ‑ +85 °C
Maximální DC napětí systému:	1500 V
Maximální sériová pojistka:	25 A
Maximální statická zátěž:	sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa
Teplotní koeficienty
Koeficient maximálního výkonu:	−0,35 %/°C
Koeficient napětí:	−0,26 %/°C
Koeficient proudu:	+0,048 %/°C
NMOT:	45 ± 2  °C
Výrobek splňuje požadavky norem, směrnic a nařízení
IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE

Vytisknout technická data

BSM420G12‑54HPH, modul 420 Wp

Parametry	STC	NMOT
Maximální výkon:	420 Wp	314 Wp
Maximální pracovní napětí:	31,83 V	29,80 V
Maximální pracovní proud:	13,21 A	10,4 A
Napětí otevřeného okruhu:	38,00 V	35,70 V
Zkratový proud:	14,10 A	11,30 A
Vnitřní odpor:	≥ 100 MΩ
Účinnost:	21,30 %
STC: záření 1 kW/m², teplota 25 °C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20 °C, rychlost větru 1 m/s;
Mechanické parametry
Typ panelů:	monokrystalické, jednostranné
Rozměry:	1722 × 1134 × 30 mm
Hmotnost:	21,5 kg
Počet bypass diod:	3
Propojovací kabely:	průřez 4 mm²
Konektory:	T01/LJQ-3-CSY/MC4/MC4-EVO2
Kryt:	3,2 mm temperované sklo
Rám:	eloxovaná hliníková slitina
Kabelová spojka:	IP68
Bezpečnostní třída:	Ⅱ
Požární bezpečnostní třída:	C (podle UL790)
Provozní podmínky
Okolní teplota:	−40 ‑ +85 °C
Maximální DC napětí systému:	1500 V
Maximální sériová pojistka:	25 A
Maximální statická zátěž:	sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa
Teplotní koeficienty
Koeficient maximálního výkonu:	−0,35 %/°C
Koeficient napětí:	−0,26 %/°C
Koeficient proudu:	+0,048 %/°C
NMOT:	45 ± 2  °C
Výrobek splňuje požadavky norem, směrnic a nařízení
IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE

Vytisknout technická data

BSM425G12‑54HPH, modul 425 Wp

Parametry	STC	NMOT
Maximální výkon:	425 Wp	318 Wp
Maximální pracovní napětí:	31,83 V	29,80 V
Maximální pracovní proud:	13,29 A	10,60 A
Napětí otevřeného okruhu:	38,25 V	35,90 V
Zkratový proud:	14,18 A	11,42 A
Vnitřní odpor:	≥ 100 MΩ
Účinnost:	21,70 %
STC: záření 1 kW/m², teplota 25 °C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20 °C, rychlost větru 1 m/s;
Mechanické parametry
Typ panelů:	monokrystalické, jednostranné
Rozměry:	1722 × 1134 × 30 mm
Hmotnost:	21,5 kg
Počet bypass diod:	3
Propojovací kabely:	průřez 4 mm²
Konektory:	T01/LJQ-3-CSY/MC4/MC4-EVO2
Kryt:	3,2 mm temperované sklo
Rám:	eloxovaná hliníková slitina
Kabelová spojka:	IP68
Bezpečnostní třída:	Ⅱ
Požární bezpečnostní třída:	C (podle UL790)
Provozní podmínky
Okolní teplota:	−40 ‑ +85 °C
Maximální DC napětí systému:	1500 V
Maximální sériová pojistka:	25 A
Maximální statická zátěž:	sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa
Teplotní koeficienty
Koeficient maximálního výkonu:	−0,35 %/°C
Koeficient napětí:	−0,26 %/°C
Koeficient proudu:	+0,048 %/°C
NMOT:	45 ± 2 °C
Výrobek splňuje požadavky norem, směrnic a nařízení
IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE

SVT kód pro dotační program: SVT32678
