Fotovoltaické monokrystalické panely Hex5 BSM 540‑560 W

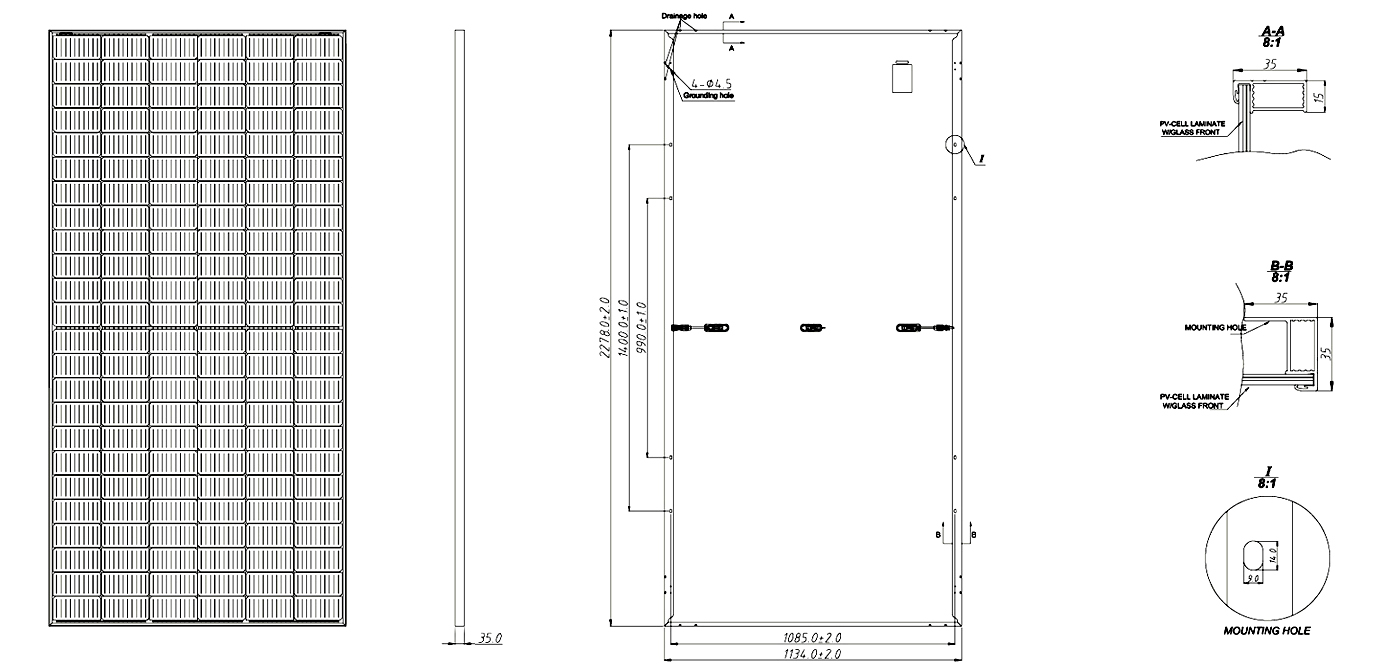

Technický výkres panelu

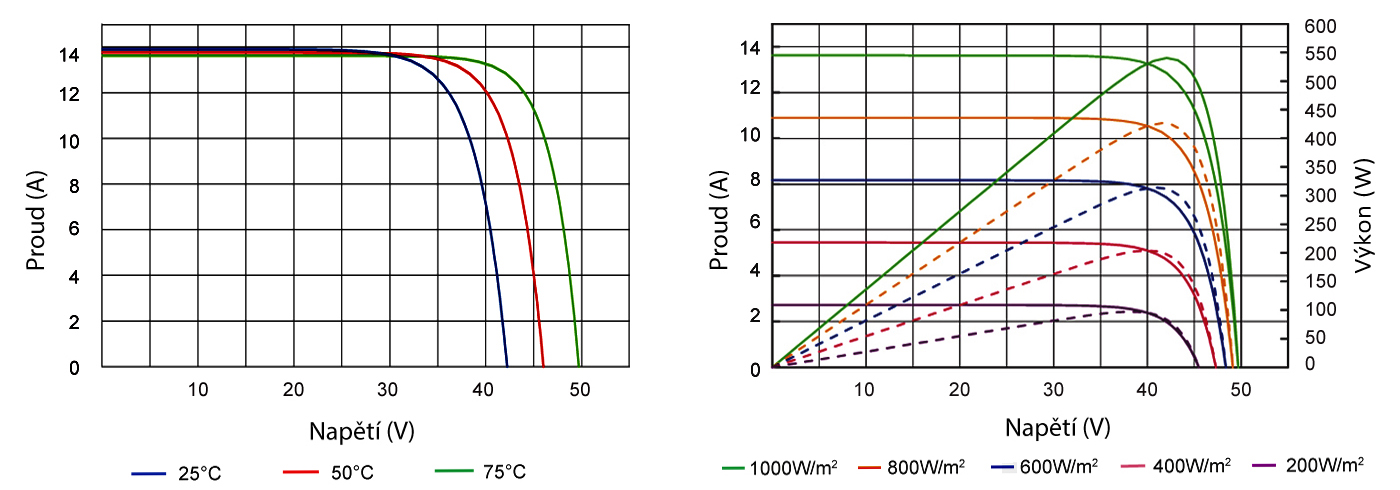

Grafy napětí a proudu BSM540M10‑72HPH

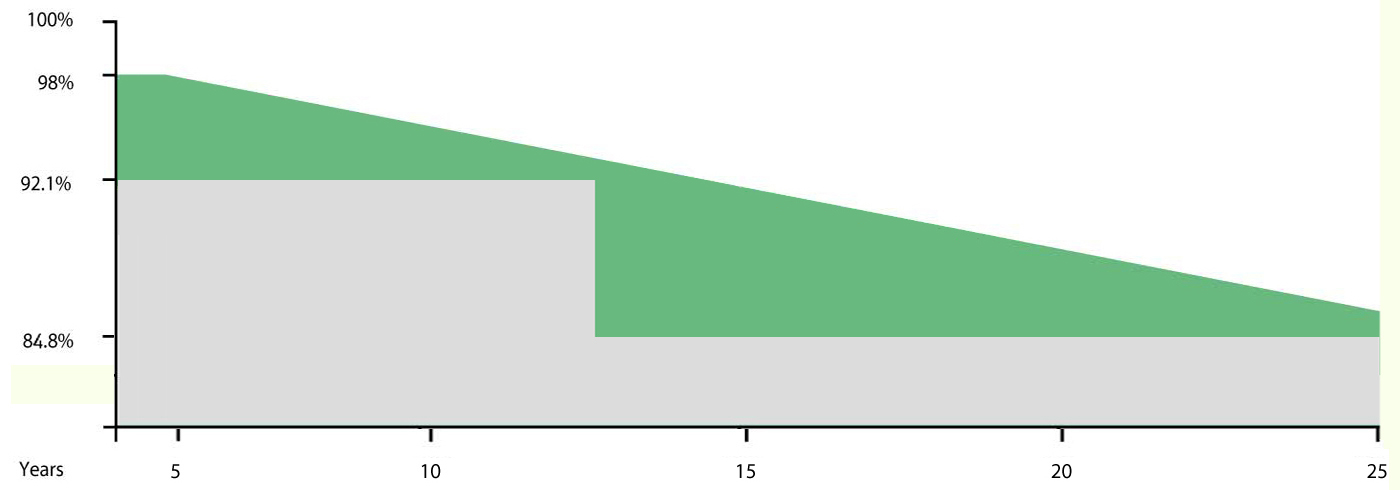

Roční lineární úbytek účinnosti méně než 0,55 % po dobu 25 let

Moduly BSM jsou založeny na inovativní šindelové technologii (Shingled Technology), která umožňuje vyšší hustotu buněk než standardní moduly s polovičním řezem. Tato technologie eliminuje tradiční měděné páskové spoje mezi články zapojenými do série. Odstraněním pájených pásků se zvětší aktivní plocha modulu a sníží se tepelné namáhání. Výsledkem je mimořádná účinnost a spolehlivost oproti standardním propojením.
Výkon modulů řady Hex 5 je od 540 Wp do 560 Wp.

540 Wp 545 Wp 550 Wp 555 Wp 560 Wp

BSM540M10‑72HPH, modul 540 Wp

Parametry	STC	NMOT
Maximální výkon:	540 Wp	402 Wp
Maximální pracovní napětí:	41,96 V	38,29 V
Maximální pracovní proud:	12,87 A	10,57 A
Napětí otevřeného okruhu:	49,60 V	46,12 V
Zkratový proud:	13,74 A	11,10 A
Vnitřní odpor:	≥ 100 MΩ
Účinnost:	20,90 %
STC: záření 1 kW/m², teplota 25 °C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20 °C, rychlost větru 1 m/s;
Mechanické parametry
Typ panelů:	monokrystalické, jednostranné
Rozměry:	2278 × 1134 × 35 mm
Hmotnost:	28,6 kg
Počet bypass diod:	3
Propojovací kabely:	průřez 4 mm²
Konektory:	T01/LJQ-3-CSY/MC4/MC4-EVO2
Kryt:	3,2 mm temperované sklo
Rám:	eloxovaná hliníková slitina
Kabelová spojka:	IP68
Bezpečnostní třída:	Ⅱ
Požární bezpečnostní třída:	C (podle UL790)
Provozní podmínky
Okolní teplota:	−40 ‑ +85 °C
Maximální DC napětí systému:	1500 V
Maximální sériová pojistka:	25 A
Maximální statická zátěž:	sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa
Teplotní koeficienty
Koeficient maximálního výkonu:	−0,36 %/°C
Koeficient napětí:	−0,29 %/°C
Koeficient proudu:	+0,048 %/°C
NMOT:	45 ± 2  °C
Výrobek splňuje požadavky norem, směrnic a nařízení
IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE

Vytisknout technická data

BSM545M10‑72HPH, modul 545 Wp

Parametry	STC	NMOT
Maximální výkon:	545 Wp	406 Wp
Maximální pracovní napětí:	42,06 V	38,35 V
Maximální pracovní proud:	12,96 A	10,58 A
Napětí otevřeného okruhu:	49,70 V	46,21 V
Zkratový proud:	13,84 A	11,18 A
Vnitřní odpor:	≥ 100 MΩ
Účinnost:	21,10 %
STC: záření 1 kW/m², teplota 25 °C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20 °C, rychlost větru 1 m/s;
Mechanické parametry
Typ panelů:	monokrystalické, jednostranné
Rozměry:	2278 × 1134 × 35 mm
Hmotnost:	28,6 kg
Počet bypass diod:	3
Propojovací kabely:	průřez 4 mm²
Konektory:	T01/LJQ-3-CSY/MC4/MC4-EVO2
Kryt:	3,2 mm temperované sklo
Rám:	eloxovaná hliníková slitina
Kabelová spojka:	IP68
Bezpečnostní třída:	Ⅱ
Požární bezpečnostní třída:	C (podle UL790)
Provozní podmínky
Okolní teplota:	−40 ‑ +85 °C
Maximální DC napětí systému:	1500 V
Maximální sériová pojistka:	25 A
Maximální statická zátěž:	sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa
Teplotní koeficienty
Koeficient maximálního výkonu:	−0,36 %/°C
Koeficient napětí:	−0,29 %/°C
Koeficient proudu:	+0,048 %/°C
NMOT:	45 ± 2  °C
Výrobek splňuje požadavky norem, směrnic a nařízení
IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE

Vytisknout technická data

BSM550M10‑72HPH, modul 550 Wp

Parametry	STC	NMOT
Maximální výkon:	550 Wp	410 Wp
Maximální pracovní napětí:	42,16 V	38,43 V
Maximální pracovní proud:	13,06 A	10,66 A
Napětí otevřeného okruhu:	49,80 V	46,31 V
Zkratový proud:	13,94 A	11,27 A
Vnitřní odpor:	≥ 100 MΩ
Účinnost:	21,30 %
STC: záření 1 kW/m², teplota 25 °C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20 °C, rychlost větru 1 m/s;
Mechanické parametry
Typ panelů:	monokrystalické, jednostranné
Rozměry:	2278 × 1134 × 35 mm
Hmotnost:	28,6 kg
Počet bypass diod:	3
Propojovací kabely:	průřez 4 mm²
Konektory:	T01/LJQ-3-CSY/MC4/MC4-EVO2
Kryt:	3,2 mm temperované sklo
Rám:	eloxovaná hliníková slitina
Kabelová spojka:	IP68
Bezpečnostní třída:	Ⅱ
Požární bezpečnostní třída:	C (podle UL790)
Provozní podmínky
Okolní teplota:	−40 ‑ +85 °C
Maximální DC napětí systému:	1500 V
Maximální sériová pojistka:	25 A
Maximální statická zátěž:	sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa
Teplotní koeficienty
Koeficient maximálního výkonu:	−0,36 %/°C
Koeficient napětí:	−0,29 %/°C
Koeficient proudu:	+0,048 %/°C
NMOT:	45 ± 2  °C
Výrobek splňuje požadavky norem, směrnic a nařízení
IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE

SVT kód pro dotační program: SVT30651

Vytisknout technická data

BSM555M10‑72HPH, modul 555 Wp

Parametry	STC	NMOT
Maximální výkon:	555 Wp	413 Wp
Maximální pracovní napětí:	42,16 V	38,52 V
Maximální pracovní proud:	13,14 A	10,73 A
Napětí otevřeného okruhu:	49,90 V	46,40 V
Zkratový proud:	14,04 A	11,42 A
Vnitřní odpor:	≥ 100 MΩ
Účinnost:	21,49 %
STC: záření 1 kW/m², teplota 25 °C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20 °C, rychlost větru 1 m/s;
Mechanické parametry
Typ panelů:	monokrystalické, jednostranné
Rozměry:	2278 × 1134 × 35 mm
Hmotnost:	28,6 kg
Počet bypass diod:	3
Propojovací kabely:	průřez 4 mm²
Konektory:	T01/LJQ-3-CSY/MC4/MC4-EVO2
Kryt:	3,2 mm temperované sklo
Rám:	eloxovaná hliníková slitina
Kabelová spojka:	IP68
Bezpečnostní třída:	Ⅱ
Požární bezpečnostní třída:	C (podle UL790)
Provozní podmínky
Okolní teplota:	−40 ‑ +85 °C
Maximální DC napětí systému:	1500 V
Maximální sériová pojistka:	25 A
Maximální statická zátěž:	sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa
Teplotní koeficienty
Koeficient maximálního výkonu:	−0,36 %/°C
Koeficient napětí:	−0,29 %/°C
Koeficient proudu:	+0,048 %/°C
NMOT:	45 ± 2  °C
Výrobek splňuje požadavky norem, směrnic a nařízení
IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE

Vytisknout technická data

BSM560M10‑72HPH, modul 560 Wp

Parametry	STC	NMOT
Maximální výkon:	560 Wp	416 Wp
Maximální pracovní napětí:	42,33 V	38,59 V
Maximální pracovní proud:	13,23 A	10,60 A
Napětí otevřeného okruhu:	50,00 V	46,49 V
Zkratový proud:	14,14 A	11,42 A
Vnitřní odpor:	≥ 100 MΩ
Účinnost:	21,68 %
STC: záření 1 kW/m², teplota 25 °C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20 °C, rychlost větru 1 m/s;
Mechanické parametry
Typ panelů:	monokrystalické, jednostranné
Rozměry:	2278 × 1134 × 35 mm
Hmotnost:	28,6 kg
Počet bypass diod:	3
Propojovací kabely:	průřez 4 mm²
Konektory:	T01/LJQ-3-CSY/MC4/MC4-EVO2
Kryt:	3,2 mm temperované sklo
Rám:	eloxovaná hliníková slitina
Kabelová spojka:	IP68
Bezpečnostní třída:	Ⅱ
Požární bezpečnostní třída:	C (podle UL790)
Provozní podmínky
Okolní teplota:	−40 ‑ +85 °C
Maximální DC napětí systému:	1500 V
Maximální sériová pojistka:	25 A
Maximální statická zátěž:	sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa
Teplotní koeficienty
Koeficient maximálního výkonu:	−0,36 %/°C
Koeficient napětí:	−0,29 %/°C
Koeficient proudu:	+0,048 %/°C
NMOT:	45 ± 2  °C
Výrobek splňuje požadavky norem, směrnic a nařízení
IEC 61215, IEC 61730, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHS, WEEE

SVT kód pro dotační program: SVT32940

Vytisknout technická data
